XE21-PV030-P4温湿度控制器
作者：联众 | 发布时间：2021-01-15
一、产品描述：
本仪表采用多项成熟的技术，使产品具有高度的可靠性与稳定性，可满足用户多种应用需求。具有操作简便、精度高、成本低的特点。可广泛应用于各种控制场合。
二、性能指标：
供电电源：220VAC
输入信号：湿度0～3V，0～5V，1～3V，1～5V，0～10V，4～20mA。温度：0～3V，0～5V，1～3V，1～5V，0～10V，4～20mA，NTC、18B20（说明：部分输入信号需硬件设置）
测量精度：±0.5%F.S±2.0℃
报警输出：触点开关输出，触点容量220VAC/5A
配电输出：双路：+5VDC、+24VDC输出
变送输出：1%
使用环境：环境温度-20～80℃，相对湿度≤95%RH，避免腐蚀性气体
重 量：≤1000g
尺 寸：宽96mm×高96mm×长110mm
三、仪表说明

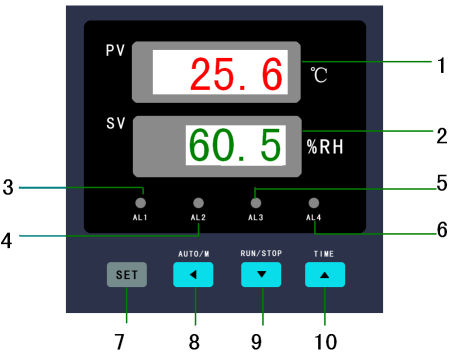

1、面板说明：
1、温度显示窗口
2、湿度显示窗口
3、第一路温度上限指示灯
4、第二路温度下限指示灯
5、第三路湿度上限指示灯
6、第四路报警湿度下限指示灯
7、“SET”功能选择按键
8、“M”移位键
9、减少按键
10、增加按键
四、仪表功能说明：
该系列双路显示仪表，采用高可靠性的电源模块，可以实现110V～220VAC宽电压输入，同时可向外提供+24V与+5V电源输出给用户的传感器、变送器供电。可输入多种电压信号：0～3V、1~3V、0～5V、1～5V、0~10V，可以与各种传感器、变送器配合使用。为增加测量的精准度，本仪表加入了温度与湿度的平移修正值，可修正传感器的平移误差。
本仪表可提供两路0-3V输入，4个继电器报警输出。可分别对两路输入进行上限与下限控制，两路独立的回差值，使控制更稳定。
五、操作说明：
1、上电时，仪表会进入温湿度显示模式。温度窗口：4位LED分别为：温度正负位、温度十位，温度个位，温度小数点位。如：-15.2℃、25.5℃。

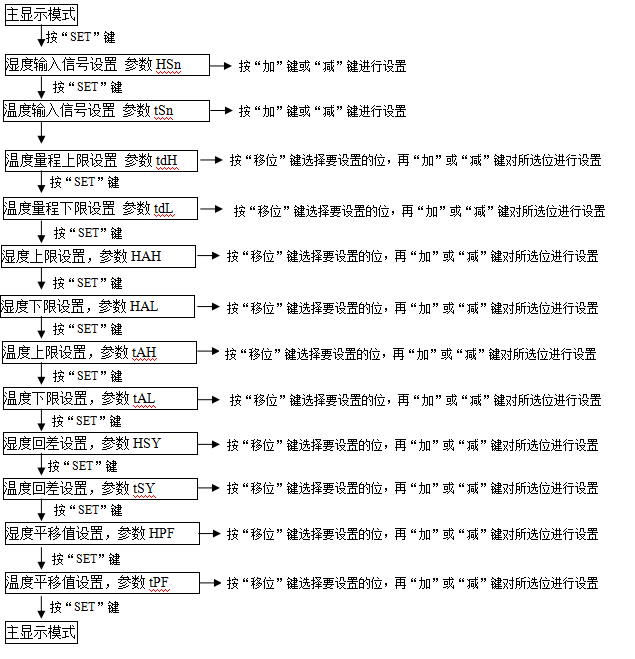

湿度窗口，3位LED分别为：湿度十位，湿度个位，湿度小数位。如56.5%RH在正常显示下，按一点“SET”键，进入参数设置模式，之后每按一次“SET”键进入下一参数设置。操作模式如下：
参数说明：
|
序号 |
参数名称 |
参数说明 |
设置说明 |
|
1 |
HSn |
湿度信号输入类型：可设置为0-3V,1-3V-0-5V,1-5V,0-10V，4～20mA |
输入信号的设置只是更改程序的算法，但不会设置硬件跳线，因些本型号仅能输入某特定信号.此型号默认值：0-3V |
|
2 |
tSn |
温度信号输入类型：可设置为0-3V,1-3V-0-5V,1-5V,0-10V，4～20mA，NTC，18b |
输入信号的设置只是更改程序的算法，但不会设置硬件跳线，因些本型号仅能输入某特定信号， NTC：表示热敏电阻,18b：表示DS18B20。此型号默认值：NTC |
|
3 |
tdH |
温度量程最大值，设置范围：-200～200。 |
温度变送器的测试温度上限，要根据变送器的温度测量最高输出，如果变送器的测量范围为是-20℃～80℃，则温度量程上限tdH=80.0 |
|
4 |
tdL |
温度量程最小值，设置范围：-200～200 |
温度变送器的测试温度下限，要根据变送器的温度测量最低输出，如果变送器的测量范围为是-20℃～80℃，则温度量程下限tdL=-20.0 |
|
5 |
HAH |
湿度报警值上限，设置范围：0～99.9 |
湿度报警上限，当测量湿度高于此设定值时，对应的继电器会闭合。如HAH=70.0时，当湿度测量值高于70.0时，J3继电器闭合，接线端子13脚与14脚接通， |
|
6 |
HAL |
湿度报警值下限，设置范围：0～99.9 |
湿度报警下限，当测量湿度低于此设定值时，对应的继电器会闭合。如HAL=50.0时，当湿度测量值低于50.0时，J4继电器闭合，接线端子11脚与12脚接通， |
|
7 |
tAH |
温度报警值上限，设置范围：-200～200 |
温度报警上限，当测量温度高于此设定值时，对应的继电器会闭合。如tAH=40.0时，当温度测量值高于40.0时，J1继电器闭合，接线端子17脚与18脚接通. |
|
8 |
tAL |
温度报警值下限，设置范围：-200～200 |
温度报警下限，当测量温度低于此设定值时，对应的继电器会闭合。如tAL=20.0时，当温度测量值低于20.0时，J2继电器闭合，接线端子15脚与16脚接通. |
|
9 |
HSY |
湿度报警回差，设置范围：0～25 |
湿度回差值，为防止继电器频繁开关，可根据需要设置适当的回差值。回差值对上下限都有效。
设置时不能大于湿度报警上限值 |
|
10 |
tSY |
温度报警回差，设置范围：0～25 |
温度回差值，为防止继电器频繁开关，可根据需要设置适当的回差值。回差值对上下限都有效。 如温度上限报警值tAH=40.0时，tSy=05.0时，即当测量温度高于40.0℃，继电器J1闭合，温度低于40.0时，J1继电器还不会断开，要等到温度低于温度上限报警值减去回差值（tAH – tSy=40.0-5.0=35.0℃）时，J1继电器才会断开。 如温度下限报警值tAL=20.0时，tSy=05.0时，即当测量温度低于20.0℃，继电器J2闭合，温度高于20.0时，J2继电器还不会断开，要等到温度高于温度下限报警值加上回差值（tAL + tSy=20.0+5.0=25.0℃）时，J2继电器才会断开。
|
|
11 |
HPF |
湿度平移修正值，设置范围：-99.0～99.0 |
测量的显示值是=实际测量值+湿度平移修正值。HPF参数用于对湿度输入进行平移修正。以补偿传感器或输入信号本身的误差。 |
|
12 |
tPF |
温度平移修正值，设置范围：-99.0～99.9 |
测量的显示值是=实际测量值+温度平移修正值。tPF参数用于对温输入进行平移修正。以补偿传感器或输入信号本身的误差。 |
七、控制说明：
本仪表可对两路输入进行上限与下限控制，湿度上限为HAH、湿度下限为HAL、温度上限tAH、温度下限tAL。湿度回差为HSY，温度回差为tSY。
以湿度控制为例，说明控制过程。

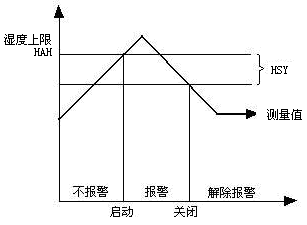

湿度上限控制：湿度上限报警值HAH=50.0%RH，湿度报警回差HSY=5，当湿度上升到50.0%RH时，仪表进入上限报警状态，AL4指示灯亮，湿度上限继电器闭合输出。当湿度小于45.0%RH（HAH-HSY）时，报警状态才解除。如1图所示：
湿度下限控制：湿度上限报警值HAH=50.0%RH，湿度报警回差HSY=5，当湿度下降到50.0%RH时，仪表进入下限报警状态，AL1指示灯亮，湿度下限警继电器闭合输出。当湿度高于55.0%RH（HAL+HSY）时，报警状态才解除。如图2所示

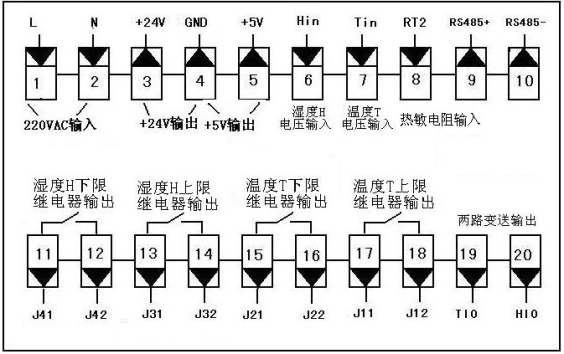

八、接线方式
